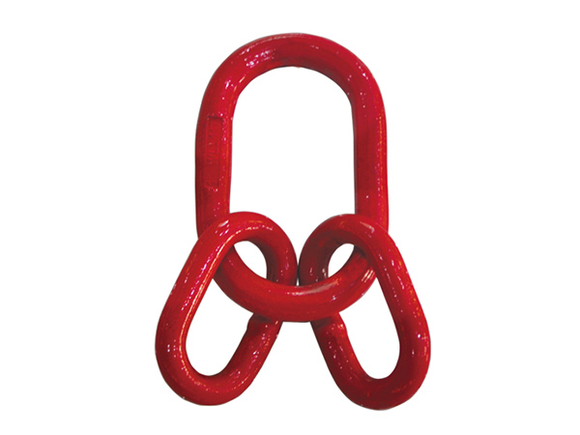

Grade 80 U.S.-Type Master Link Assembly
Grade 80 master link assembly designed for multi-leg chain sling and lifting assemblies. Available with Working Load Limits from 4 to 120 tonnes.
| Item No. | WLL (t) |
Chain Size (in.) |
Ø1 (mm) |
B1 (mm) |
C1 (mm) |
Ø2 (mm) |
B2 (mm) |
C2 (mm) |
Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|
| SL-R1005-4 | 4 | 3/4 | 20 ±1 | 140 ±5 | 70 ±3 | 14 ±1 | 85 ±5 | 40 ±3 | 1.6 |
| SL-R1005-6 | 6 | 7/8 | 22 +1 −0 |
160 ±5 | 90 ±5 | 14 ±1 | 85 ±5 | 34 ±3 | 2.1 |
| SL-R1005-8 | 8 | 7/8 | 22 +1 −0 |
170 ±5 | 90 ±5 | 18 ±1 | 100 ±5 | 60 ±3 | 2.8 |
| SL-R1005-11 | 11 | 1 | 25 ±1 | 178 ±6 | 90 ±5 | 22 ±1 | 100 ±5 | 60 ±5 | 4 |
| SL-R1005-16 | 16 | 1-1/4 | 32 ±1 | 230 +5 −10 |
120 ±6 | 25 ±1 | 110 ±5 | 65 ±5 | 7.1 |
| SL-R1005-21.7 | 21.7 | 1-1/2 | 38 +1 −0 |
267 ±7 | 135 ±6 | 30 ±1 | 180 ±7 | 100 ±5 | 13.3 |
| SL-R1005-28.4 | 28.4 | 1-3/4 | 45 +1 −0 |
305 ±7 | 152 ±6 | 33 ±1 | 180 ±7 | 100 ±5 | 18.9 |
| SL-R1005-35 | 35 | 2 | 50 ±1 | 350 +10 −5 |
190 ±6 | 40 ±1 | 180 ±6 | 100 ±5 | 27.8 |
| SL-R1005-45 | 45 | 2-1/4 | 57 ±1 | 405 ±5 | 200 ±6 | 50 ±1 | 200 ±5 | 110 ±6 | 44.5 |
| SL-R1005-50 | 50 | 2-1/2 | 63 ±2 | 430 ±10 | 220 ±7 | 50 ±1 | 180 ±5 | 100 ±5 | 49 |
| SL-R1005-60 | 60 | 2-4/5 | 72 ±3 | 460 ±10 | 250 ±7 | 50 +1 −2 |
200 ±6 | 110 ±6 | 65.6 |
| SL-R1005-80 | 80 | 3 | 76 ±3 | 460 ±10 | 250 ±7 | 60 +1 −2 |
400 ±6 | 200 ±6 | 105 |
| SL-R1005-100 | 100 | 3-1/4 | 82 ±1 | 460 ±10 | 260 ±7 | 70 ±2 | 430 ±10 | 220 ±7 | 139 |
| SL-R1005-120 | 120 | 3-1/2 | 89 ±2 | 490 ±15 | 260 ±10 | 72 ±2 | 430 ±10 | 220 ±7 | 161 |
